旧BOSS製品のPSA化改造について

というわけで、前回に引き続いてOD-2のお話。

旧BOSS製品はACA電源に対応しており、現在の主流であるPSA電源では動きません。

昔のACA電源は12V〜14Vを出力しており、エフェクター内部でそれを降圧しているというわけ。

そこに安定化済みの9Vが行くとどうなるか？電圧が不足し、電池切れに類似した症状が起こるはずです。

OD-2の場合は、一瞬だけランプが点いてすぐ消えるといった挙動を示しました。

BOSSの公式としては、BOSSのチューナーTU-2から電源が供給できるとの事。

ACA-100仕様のコンパクト・エフェクターには、PSA-100を直接使用する事はできませんが、電源供給機能を持った製品（LS-2/TU-2/TU-3/NS-2等）や、他のPSA-100仕様のコンパクト・エフェクターを混在させて使用することにより、ACアダプターPSA-100による電源供給が可能になります。#BOSS_jpn pic.twitter.com/qW9tQoTcds

— BOSS / ボス公式 (@BOSS_jpn) May 8, 2020

しかし面倒なので、恒久的に使うにはPSA仕様に改造してしまうのが手っ取り早いです。

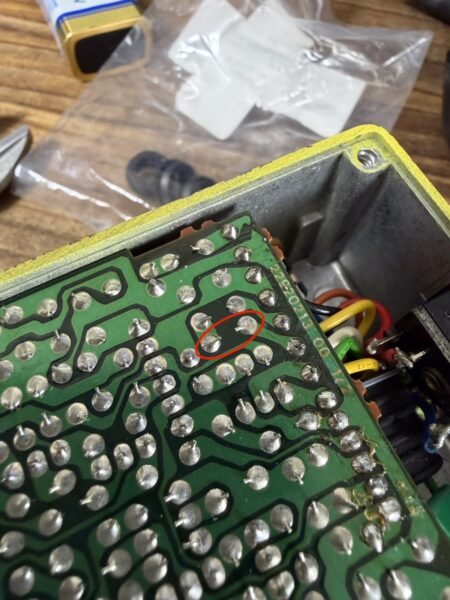

この降圧用の抵抗を一か所ジャンプさせるだけで、PSA電源が使えるようになります。

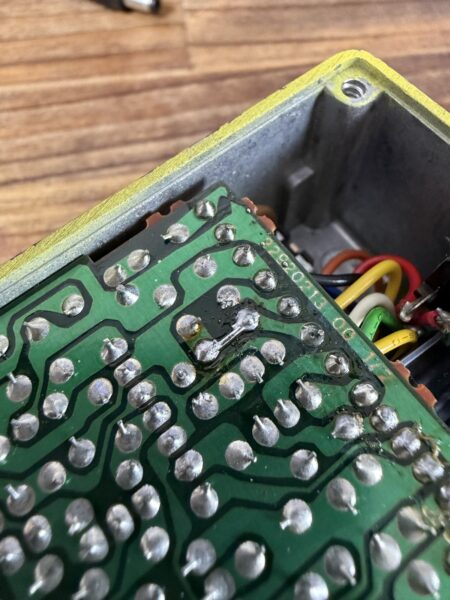

このようにして短絡させました。

当ブログでも何度か言及しておりますが、抵抗を外したりする必要はありません。

抵抗の無い、より楽な道を通してやれば、電気はそっちにしか流れません。人と同じで電気は面倒臭がり、という事ですね。

大抵の場合ショートといえば回路の不具合を指しますが、今回はそれを意図的に引き起こしているというわけ。

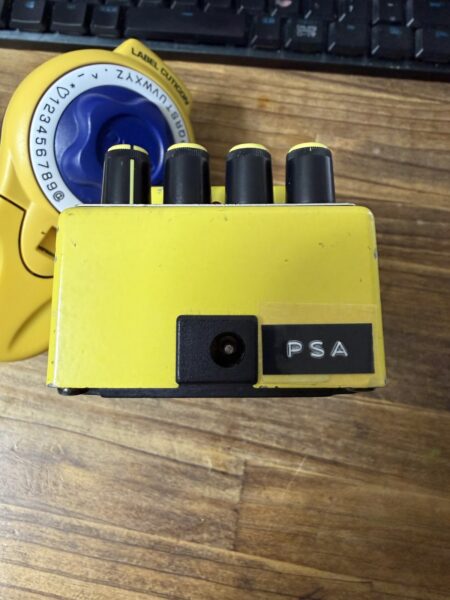

安全のため、PSA化している事を表示。

しかしこれ、結構ノイズが大きいですね。日本製と台湾製の両方とも。

当時はそれなりに人気があったようで、割とどこでも見かけるペダルです。特にプレ値で売られているということもありません。

同じ黄色い歪みなら、OD-3かOS-2とかでも良いような気がします。
